WYPOSAŻENIE STANDARDOWE

• 4 koła dwukierunkowe
• 2 zaciski uziemiające
• 1 tabliczka znamionowa
• 2 lub 4 uchwyty do podnoszenia (w zależności od mocy znamionowej)
• 4 zaczepy do transportu
• Beznapięciowy przełącznik zaczepów po stronie SN

AKCESORIA NA ŻYCZENIE

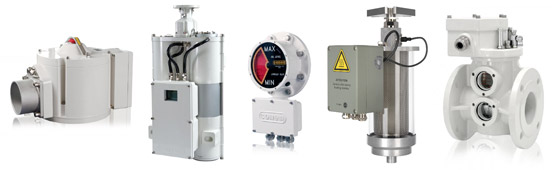

Urządzenia zabezpieczające

Wskaźnik temperatury oleju Zastosowanie: Wszystkie typy transformatorów Opis: Urządzenie do pomiaru temperatury oleju w zbiorniku za pomocą czujnika. Może być wyposażony w 2 lub 4 przełączniki SPDT.
Wskaźnik temperatury uzwojenia Zastosowanie: Wszystkie typy transformatorów Opis: Urządzenie do pomiaru temperatury uzwojenia w transformatorach olejowych w sposób pośredni, przy użyciu technologii obrazu termicznego. Może być wyposażony w maksymalnie 4 przełączniki SPDT.
Przekaźnik Buchholza Zastosowanie: Transformatory z konserwatorem Opis: Urządzenie wychwytuje każdy pęcherzyk gazu pochodzący z wnętrza transformatora (wskazujący zwarcie lub inne wady wewnętrzne) i/lub wycieki oleju ze zbiornika, dając sygnał alarmu lub wyłączając urządzenie. Istnieją różne wersje w zależności od rozmiaru rury łączącej kołnierza. Możliwe jest również podłączenie urządzenia do pobierania próbek gazu do przekaźnika Buchholza w celu pobierania gazu do analizy.
Odpowietrznik Zastosowanie: Transformatory z konserwatorem Opis: Celem urządzenia jest pochłanianie wilgoci z powietrza, zasysanej przez transformator podczas skurczu termicznego płynu, w celu zapewnienia lepszej pojemności dielektrycznej. Istnieją różne wymiary i połączenia, w zależności od oleju zawartego w konserwatorze.Zmiana koloru soli na zielony oznacza absorbcję wilgoci.
Wskaźnik poziomu oleju Zastosowanie: Transformatory z konserwatorem Opis: Urządzenie wskazuje poziom oleju w konserwatorze. Istnieją różne wersje w zależności od rozmiaru oraz rodzaju konserwatora.Możliwe jest również sygnalizowanieminimalnego lub maksymalnego poziomu oleju.
Zawór ciśnieniowy Zastosowanie: Wszystkie typy transformatorów (mniejsza wersja bez kontaktów może być dostępna także dla transformatorów hermetycznych) Opis: W przypadku nagłego i gwałtownego zwarcia wewnątrz urządzenia, płyn izolacyjny wytwarza duże ilości gazu, który powinien zostać opróżniony w celu uniknięcia eksplozji transformatora. Poprzez zawór ciśnieniowymożliwe jest usuwanie oleju. Istnieją różne wersje o wymiarach zależnych od ilości oleju zawartego w zbiorniku transformatora.Możliwe jest równieżsygnalizowanie otwarcia zaworu ciśnieniowegopoprzez przełączniki umieszczone na pokrywie.
DGPT2 lub RIS Zastosowanie: Transformatory hermetyczne Opis: Urządzenia służą do monitorowania ciśnienia, temperatury oraz poziomu oleju wewnątrz kadzi transformatora.
Podkładki antywibracyjne Zastosowanie: Transformatory dystrybucyjne Opis: Wersja standardowa składa się żeliwnych podkładek z wkładką gumową, przeznaczonych do umieszczenia pod kółkami transformatora. Pozwalają one na zmniejszenie drgań przenoszonych na konstrukcję oraz redukcję hałasu i ewentualnych rezonansów strukturalnych. Do zastosowań specjalnych istnieje możliwość dostarczenia podkładek wykonanych według specyfikacji klienta.
Skrzynka połączeniowa + ekran elektrostatyczny Zastosowanie: Transformatory rozdzielcze Opis: Skrzynka centralizuje połączenia i chroni zaciski.Ekran umożliwia silną redukcję sprzężenia pojemnościowego między uzwojeniami średniego i niskiego napięcia, a tym samym zmniejsza przepięcia przesyłane pomiędzy samymi uzwojeniami.
Urządzenia do ochrony przepięciowej Zastosowanie: Wszystkie typy transformatorów Opis: Celem jest ochrona uzwojeń. Istnieją dwa sposoby, aby osiągnąć ten cel: za pomocą ograniczników przepięć umieszczonychjak najbliżej zacisków lub korzystając z iskierników na przepustach izolacyjnych.

Elektroniczne urządzenia zabezpieczające

Aby stale kontrolować wszystkie istotne parametrytransformatorów, oferujemy akcesoria z wyjściem analogowym 4 ÷ 20 mA lub wyjściem cyfrowym z protokołem Modbus RS485.

W celu uzyskania dodatkowych informacji prosimy o kontakt.

Izolatory

Izolator z zaciskiem kablowym Zastosowanie: Transformatory rozdzielcze Opis: Wtyczki pozwalają na szybkie podłączenie kabla do transformatora nawet pod napięciem. Produkowane są zgodnie z następującymi normami: EDF HN 52 S 61 - CENELEC EN-50181 do 50180 - IEEE 386-1995 - UTE C 66-555 - DIN 47636.
Izolator z zaciskiem do szynoprzewodów Zastosowanie: Transformatory rozdzielcze Opis: Nadają się do stosowania wewnątrz i na zewnątrz z pokrywą ochronną. Są one produkowane zgodnie z normami: EN 50387 do ENEL DJ1107-1109 i BS 2562/1979.
Tuleje stożkowe Zastosowanie: Transformatory rozdzielcze Opis: Nadają się do stosowania wewnątrz i na zewnątrz z pokrywą ochronną. Są produkowane zgodnie z normami: DIN 47637 - NEL DJ1111 i DJ1108.
Izolatory porcelanowe Zastosowanie: Wszystkie typy transformatorów Opis: Służą do przeniesienia napięcia z uzwojenia wewnątrz transformatora do zewnętrznego odbiornika (kable, szynoprzewody). Nadają się do napięć ≤ 45 kV.
Izolator kątowy Zastosowanie: Wszystkie typy transformatorów Opis: Służą do stosowania zamiast klasycznych izolatorów porcelanowych po stronie średniego napięcia.
Izolatory z kauczuku silikonowego Zastosowanie: Wszystkie typy transformatorów Opis: Służą do izolacji olej/powietrze, używane do zwiększenia ogólnego poziomu bezpieczeństwa. Możliwe jest wykorzystanie takich izolatorów wykonanych z materiałów kompozytowych zamiast porcelany, w celu zagwarantowania braku wycieków oleju i ryzyka pożaru, z możliwościąmontażupoziomoi kontroli wyładowań niezupełnych. Są one zamienne z izolatorami porcelanowymi, zgodnie z EN 50180 i odpowiednie do stosowania według klasy korozyjności C5 z odniesieniem do normy ISO 12944. Uwaga: ten izolator nie jest izolatorem przepustowym ale może zapewnić sygnał napięciowy za pośrednictwem gniazda pojemnościowego.

Skrzynki kablowe

Zastosowanie: Transformatory dystrybucyjne

Opis: Skrzynki służą do zapewnienia żądanego stopnia ochrony izolatorów.

Dostępne konfiguracje:

TYP A Wersja standardowa IP 41 Opcja 1: Skrzynka kablowa z IP 55 (dla wyższych prosimy o kontakt) Opcja 2: Szyny wewnętrzne dla kabli wchodzących od dołu Opcja 3: Dławiki kablowe
TYP B Wersja standardowa IP 41 Opcja 1: Skrzynka kablowa z IP 55 (dla wyższych prosimy o kontakt) Opcja 2: Szyny wewnętrzne dla kabli wchodzących od dołu Opcja 3: Dławiki kablowe
TYP C Wersja standardowa IP 41 Opcja 1: Skrzynka kablowa z IP 55 (dla wyższych prosimy o kontakt) Opcja 2: Niedostępna Opcja 3: Dławiki kablowe
TYP D Wersja standardowa IP 41 Opcja 1: Skrzynka kablowa z IP 55 (dla wyższych prosimy o kontakt) Opcja 2: Niedostępna Opcja 3: Dławiki kablowe
